Luftfilterprosentberegning

LuftfilterprosentberegningEn metode som brukes for å beregne mengden utendørs friskluft som kommer inn i et ventilasjonssystem, er å ta en kanalseksjonshastighetsmåling av utendørs kanalinnløp. Dette er imidlertid ikke alltid mulig fordi det kanskje ikke er nok rett kanal til å ta en god kanalmåling av returluften eller uteluften. Ofte er det ikke engang en utendørs kanal, så det er i hovedsak umulig å bestemme mengden utendørs frisk luft som kommer inn i ventilasjonssystemet.

En annen måte å finne ut hvor mye utendørs frisk luft som kommer inn i et rom, er å bruke følgende formel:



Friskluftvolum=tilluftsvolum × prosentandel av utendørs tilførselsluft (friskluftforhold %OA)

Mengden frisk luft som kommer inn i et rom er lik tilluftsvolumet (ft3/min, m3/hr, m3/min eller L/s) multiplisert med friskluftforholdet. La oss se på hver av disse elementene separat.

----------------------------Total tilførselsluft----------------------------



Total tilluft er den totale mengden uteluft og returluft som kommer inn i et rom. For å bestemme den totale tilluften som kommer inn i en bygning, mål med TA460- eller PVM620-kanalseksjonsmetoden etter AHU og før kanalen deler seg. En annen måte å bestemme den totale tilluften på er å bruke en 8380 (PH721) Capture Hette ved hver tilførselsdiffusor og ta summen av avlesningene.

----------------------------Prosent utendørsluft----------------------------



Prosent uteluft er prosentandelen av den totale tilluften som er uteluft. Det er mer enn én måte å måle %OA på. En metode er å bruke en sporgass som SF6. Denne gassen vil bli brukt til å bringe systemet til en innstilt metningskonsentrasjon og registrere hvordan konsentrasjonen avtar over tid. Ved å bruke denne informasjonen kan man fortelle hva %OA er. Dette kan også gjøres med CO2 hvis konsentrasjonen er høy nok og det ikke er beboere.

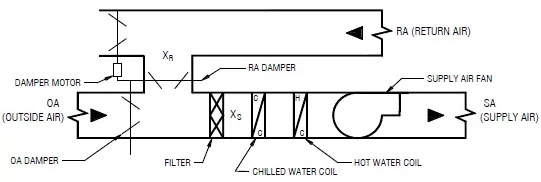

Kanskje et bedre alternativ er å ta tre CO2-konsentrasjonsavlesninger og beregne %OA. De tre lesestedene inkluderer utendørs tilførsel, tilførsel og returluft. Et annet alternativ er å ta temperaturavlesninger på de samme tre stedene.

Angitt formel.

For å beregne friskluftforholdet %OA, bruk følgende CO2- eller temperaturligning:

Bilde.



----------------------------Hvor----------------------------



XR=CO2-konsentrasjon eller temperatur i returluft

XS=tillufts CO2-konsentrasjon eller temperatur

XO=uteluft CO2-konsentrasjon eller temperatur



Når skal man bruke CO2 eller temperatur for å beregne prosent uteluft:

Prosent uteluft kan beregnes ved å bruke enten CO2 eller temperatur. Begge metodene har fordeler og det er viktig å forstå når man skal bruke den ene metoden fremfor den andre.

Generelt sett bør CO2 brukes når det er mange beboere i bygget du er interessert i. Dette sikrer at CO2-konsentrasjonsverdiene for uteluft og returluft er svært forskjellige. Dersom det er tilstrekkelig antall beboere, vil alltid CO2-konsentrasjonen for uteluften være lavest og CO2-konsentrasjonen for returluften alltid høyest. Jo større forskjellen er mellom disse to verdiene, desto mer nøyaktig er %OA-verdien. Dersom det er få eller ingen beboere vil opphopningen av CO2 være liten og nøyaktigheten ikke høy.

Tilsvarende bør temperatur brukes når temperaturen i bygningen eller rommet av interesse er svært forskjellig fra utelufttemperaturen. Dette betyr at når det er veldig varmt eller veldig kaldt ute, kan temperatur brukes som metode for å beregne %OA. For å få beregnet %OA-verdi, mål ved aggregatet, som betyr at målingen vil vise prosentandelen uteluft for hele bygningsområdet, eller hele bygningsarealet som betjenes av aggregatet. Årsaken til at det må måles ved luftbehandlingsaggregatet er at enkelte bygninger ofte har varme- eller kjølebatterier i nærheten av kanaler eller diffusorer som kan påvirke avlesningen negativt og kan være vanskelig å verifisere tilstedeværelsen av disse sløyfene.



----------------------------Hva er en akseptabel %OA-verdi----------------------------



Dette er et populært spørsmål, og svaret er ikke enkelt. Det er ingen ideell %OA-verdi da den avhenger av luftstrømhastigheten. Hvis luftstrømmen din er høy for antall passasjerer, trenger du kanskje ikke en høy %OA. For eksempel, med et kontorområde som forsyner 1000CFM og 10 beboere, trenger du bare 20 % OA for å oppnå ASHRAE anbefalte 20CFM/person.

(1000CFM × 20%OA) /10 beboere=20CFM/person

Men hvis du i samme scenario, med 10 beboere i samme kontorområde, bare gir 250CFM, trenger du 80 % OA for å oppnå 20CFM/person-anbefalingen.

(250CFM × 80%OA) / 10 personer=20 CFM/person

Det er ikke noe enkelt svar på dette spørsmålet fordi svaret endres med luftstrøm og maksimalt antall personer. Den beste tilnærmingen er å måle luftstrømmen og finne maksimalt antall personer i rommet. Du kan deretter bruke følgende formel for å finne den nødvendige %OA:%OA=(anbefalt friskluftvolum CFM/person × maksimalt antall personer) / luftstrøm

Vurder for eksempel et kontorlokale med et anbefalt friskluftvolum på 20CFM/person, der maksimalt antall personer er 30 og luftvolumet er 1800CFM:

%OA=(20 CFM/person × 30) / 1800 CFM=33,3 %.
